什么是數字源表呢?那么它為什么叫源表呢?數字源表與數字萬用表的區別在哪呢?其獨特優勢性是什么呢?

　　數字源表

　　吉時利數字源表系列是專為那些要求緊密結合激勵源和測量功能，要求精密電壓源并同時進行電流與電壓測量的測試應用而設計的。所有源表均由一個精密的、低噪聲、高穩定的帶回讀功能的直流電源和一個低噪聲、高重復性、高輸入阻抗的5位半多功能表組成，形成了緊湊的單通道直流參數測試儀。

　　相當于電壓源、電流源、電壓表、電流表和電阻表的綜合體。

　　通信、半導體、計算機、汽車與醫療行業的元件與模塊制造商都將發現，源表儀器對于各種特征分析與生產過程測試都極具實用價值。

　　“數字源表”有何獨特優勢?

　　根據器件的不同，它可以有各種模擬或數字輸入及輸出組合，包括一個或更多個電源輸入。某些測量需要計數器/定時器、增益/相位計、阻抗分析儀、LCZ儀、頻譜分析儀或射頻功率計等儀器，但利用數字源表可以很容易地滿足或者最適合上述諸多源和測量需求。

　　數字源表優勢

　　能夠進行直流I-V測量，向負載(待測器件)施加電壓測量通過負載的電流，或者提供電流測量負載上的電壓降。無論采用上述哪種方式，都可以采用本地(雙線)和遠程(四線)電壓測量。

　　1.數字源表的靈活性

　　使得它像獨立的精密恒流源或恒壓源或者單一電壓表或電流表一樣，很容易使用。源功能提供可編程四象限操作，這意味著它可以作為雙極電壓和電流，而且可以輸出和吸收功率。注意，與許多傳統電源不同的是，數字源表可以測量源電流或源電壓的實際值，這比依靠設置數值能提供更高的精度。保護電路可以再輸出電壓源時，限制通過負載的電流，保護待測器件;或者在輸出電流源時，限制負載上的電壓降，保護待測器件。

　　2.數字源表還具有重要的掃描和脈沖能力。

　　因此，考慮到許多交流測量可以利用脈沖或掃描直流實現，它為多種測試需求提供了一個通用的模擬I/O引腳。對于上面的普通IC實例，這意味著，盡管對當今某些混合信號器件進行全面測試時可能需要額外設備，但一個或多個數字源表往往能夠滿足所有需求。

　　與數字萬用表相比有何不同?

　　為了體現這種儀器如何集高精密源與像數字萬用表一樣的測量能力于一體，但實際上，其電壓和電流測量能力在許多方面都比同等精度的數字萬用表更勝一籌。電壓表的輸入阻抗在各個電壓量程范圍都大約?10GΩ，但某些數字萬用表卻不同，其輸入阻抗在最高電壓量程則降至10MΩ。這意味著電壓表在其整個動態量程的最小負載。相對而言，電流測量則使用反饋式電流表而不采用分流電流表。反饋式電流表的比分流電流表要低得多，這意味著它更像理想的零阻抗電流表。此外，對于電流測量而言，數字源表的動態范圍比數字萬用表寬得多。

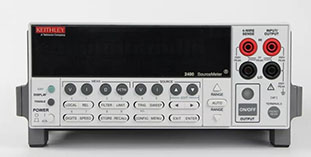

　　例如：Keithley2400數字源表

　　數字源表能夠提供四象限工作。工作在第一和第三象限時，作為電源向負載輸出功率。工作在第二和第四象限時，作為阱(負載)吸收能量。在源或阱工作期間都能測量電壓、電流和電阻。

　　三種基本掃描波形

　　2400 型數字源表包含吉時利專有的觸發鏈路接口，能與多種吉時利其它儀器建立高速、無縫的通信。還可以進行標準 4 線以及 6 線、帶防護的電阻測量并且能配置為恒流或恒壓方法。獨有的 6 線電阻測量方法，除了 4 線感測和源測試線之外，還使用防護和防護感測線，鎖定并行電流路徑，當測量電阻排或混合電路隔離被測元件時，允許用戶用 2400 系列源表簡捷地配置和繪制數據，從而能輕易實現多達四臺終端器件的特性分析。

　　功能特點

　　1.集5臺儀器的功能于一體(IV 源、IVR 測量)

　　2.輸出與測量范圍：20W~100W 直流、1100V 至 1μV、10A 至 10pA、1000W 脈沖

　　3.源和阱(4 象限)工作

　　4.0 .012% 基礎測量精度(6 位半分辨率)

　　5.2 線、4 線和 6 線遠程電壓源和測量感測

　　6.1700 讀數/秒(4 位半分辨率)，通過 GPIB

　　7.通過/失效比較器用于快速排序/分選

　　8.提供高速感測線接觸檢查功能

　　9.可編程 DIO 端口用于自動化/處理程序/探針控制10、標準 SCPI GPIB、RS232 和吉時利觸發鏈路接口
