吉時利2601B源表作為2600B系列源表SMU系列產品的一部分，吉時利2601B型源表SMU是全新改良版單通道SMU，具有緊密集成的4象限設計，能同步源和測量電壓/電流以提高研發到自動生產測試等應用的生產率。除保留了吉時利2601A的全部產品特點外，2601B還具有6位半分辨率、USB 2.0連接性以及能輕松移植遺留測試代碼的2400源表SMU軟件指令仿真。

　　吉時利2601B配備了吉時利的高速TSP?技術(比傳統PC至儀器的通信技術快200%)，這極大提高了系統級速度，降低了測試成本。TSP-Link接口實現了多通道并行測試并擴展了測試系統，沒有主機開銷。3A直流、10A脈沖和40V輸出的寬量程讓吉時利2601B適于測試寬范圍較大電流器件、材料、組件和分裝件。

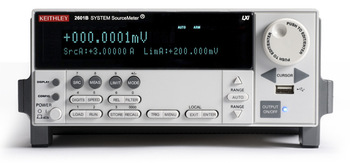

吉時利2601B源表

　　吉時利2601B源表(Keithley 2601B SourceMeter)是一款高精度、多功能的測試儀器，集成了精密電源、電流源、電壓表、電流表和歐姆表功能于一體，廣泛應用于半導體器件、材料科學、電子元件及電路研發測試。以下是其核心測試功能及典型應用場景：

　　一、核心測試功能

　　1. 四象限電壓/電流源與測量

　　●四象限工作：

　　可輸出和吸收電流(正/負電壓、正/負電流)，模擬器件在不同工況下的行為(如二極管反向擊穿、電池充放電測試)。

　　●高精度輸出與測量：

　　電壓范圍：±40V(最大±200V，需注意型號限制)

　　電流范圍：±3A(脈沖模式可達10A)

　　基本精度：0.012%(電壓)、0.03%(電流)

　　2. 脈沖模式測試

　　●窄脈沖輸出：

　　支持μs級脈沖寬度(如100μs~10ms)，減少器件自熱效應，適合測試功率器件(如MOSFET、IGBT)的瞬態特性。

　　●脈沖參數分析：

　　在脈沖期間同步測量電壓/電流，獲取動態參數(如導通電阻、開關損耗)。

　　3. I-V特性曲線掃描

　　●自動掃描：

　　可編程設置電壓或電流的掃描范圍(線性/對數步進)，自動生成I-V曲線，用于分析半導體器件(二極管、晶體管、太陽能電池)的非線性特性。

　　●參數提取：

　　通過曲線計算閾值電壓、飽和電流、跨導等關鍵參數。

　　4. 電阻與阻抗測量

　　●四線制(Kelvin)測量：

　　消除引線電阻影響，精準測量低阻值器件(如納米材料、金屬薄膜電阻)。

　　●高阻測量：

　　支持高達1GΩ的電阻測量，適用于絕緣材料或漏電流測試。

　　5. 直流參數測試(DC Parametric Testing)

　　●多參數同步測試：

　　在一次測試中同時獲取電壓、電流、電阻、功率等參數，提升效率。

　　●極限測試：

　　設定電流/電壓的上下限，自動判定器件是否符合規格(如保險絲熔斷電流驗證)。

　　6. 溫度相關測試

　　●溫漂分析：

　　配合溫控設備，測量器件參數(如電阻、閾值電壓)隨溫度的變化，評估溫度穩定性。

　　二、典型應用場景

　　1. 半導體器件測試

　　●晶體管/MOSFET特性分析：

　　測量閾值電壓(Vth)、導通電阻(Rds(on))、跨導(gm)及擊穿電壓。

　　●二極管/LED測試：

　　正向IV曲線、反向漏電流、發光效率(結合光功率計)。

　　●功率器件動態測試：

　　脈沖模式下評估IGBT的開關損耗或SiC器件的反向恢復特性。

　　2. 材料科學研究

　　●納米材料導電性：

　　測量碳納米管、石墨烯等材料的電阻率及載流子遷移率。

　　●薄膜特性分析：

　　金屬或氧化物薄膜的IV特性、接觸電阻測試。

　　3. 光電器件測試

　　●太陽能電池效率：

　　掃描IV曲線，計算填充因子(FF)、最大功率點(MPP)及轉換效率。

　　●光電二極管/光敏電阻：

　　光照下的暗電流、響應度及線性度測試。

　　4. 電路保護元件驗證

　　●保險絲/熔斷器：

　　精確測量熔斷電流及時間-電流特性。

　　●TVS二極管：

　　測試鉗位電壓、漏電流及瞬態響應。

　　5. 電池與儲能器件測試

　　●充放電特性：

　　模擬充放電循環，測量容量、內阻及循環壽命。

　　●自放電分析：

　　監測靜置狀態下的電壓衰減速率。

　　四、實際應用案例

　　●案例1：MOSFET產線測試

　　使用2601B的脈沖模式，批量測試MOSFET的Rds(on)和柵極電荷(Qg)，避免器件過熱。

　　●案例2：科研實驗室材料分析

　　通過四線制測量納米線電阻，結合溫控臺研究其導電性與溫度的關系。

　　●案例3：消費電子元件驗證

　　對USB-C接口的過壓保護器件(如TVS)進行鉗位電壓測試，確保符合USB PD標準。

　　五、與泰克儀器的協同應用

　　●搭配示波器：

　　2601B提供直流偏置，示波器捕獲高頻噪聲或瞬態波形。

　　●搭配功率分析儀(如PA3000)：

　　聯合測試電源模塊的效率(PA3000分析輸入輸出功率，2601B模擬動態負載)。

　　吉時利2601B憑借其高精度、多功能和靈活性，成為半導體研發、產線測試及科研領域的核心工具，尤其適合需要精密直流參數測試和復雜工況模擬的場景。
