數據采集(DAQ)指的是測量電壓、電流、溫度、壓力、聲音或運動等電氣或物理參數的過程。為了分析和存儲相關信號以供后續處理，我們必須將這些信號轉換為數字數據。對科學研究、工業自動化、環境監測和醫療診斷等眾多應用而言，DAQ系統都是其不可或缺的組成部分。

　　數據采集(DAQ)指的是測量電壓、電流、溫度、壓力、聲音或運動等電氣或物理參數的過程。為了分析和存儲相關信號以供后續處理，我們必須將這些信號轉換為數字數據。對科學研究、工業自動化、環境監測和醫療診斷等眾多應用而言，DAQ系統都是其不可或缺的組成部分。

　　▌數據采集在各個領域的多樣化應用

　　數據采集在眾多領域發揮著重要作用，使得工作人員能夠針對各種物理和電氣現象進行精確的測量和分析：

　　1、在科研領域：數據采集不僅是探究溫度波動、壓力變化和運動等物理現象時不可或缺的技術，而且對于需要監測心率和血壓等關鍵健康指標的醫學研究也有著至關重要的意義。

　　2、在工業自動化領域：對該領域而言，數據采集是監控整個制造過程所必不可少的一個環節。化工廠可以利用數據采集來評估溫度和壓力等關鍵因素，并監督機器人裝配線的運行情況，從而達到簡化工業化運作的目的。

　　3、在環境監測領域：這項技術堪稱環保工作的重要伙伴。數據采集有助于跟蹤空氣質量、濕度和溫度等重要環境指標，并可在評估工業設施排放和分析江河湖泊水質的過程中發揮重要作用。

　　4、在航空航天和國防領域：數據采集能夠有效地管理和監控航空航天和國防應用領域的復雜系統。該技術可幫助工作人員評估飛機引擎的性能，或是實時監測防御裝備中的溫度和壓力等各項參數。

　　5、在醫療診斷領域：在醫療保健領域，工作人員可利用數據采集技術來記錄心電圖、腦電圖和肌電圖讀數等重要的生理數據。這項功能對外科手術和診斷性測試而言尤其重要。

　　總而言之，數據采集對許多行業都有很強的實用意義，尤其適用于那些要求執行詳盡、準確且可靠的數據收集與分析的應用。無論是推動科學研究、優化工業流程、保護環境、確保汽車、航空航天與國防領域的安全，還是為醫療診斷提供輔助支持，數據采集技術都是其中不可或缺的一個元素。

　　什么是DAQ系統?

　　DAQ(數據采集)系統指的是一套旨在利用各類傳感器測量和收集數據的組件和設備。該系統需要將物理信號或電信號轉換成數字數據，以便進行進一步的分析和處理。

　　DAQ系統通常包含以下三個主要部分：

　　1、傳感器：該設備可將溫度、壓力或電壓等物理信號或電信號轉換成可以測量的數量。

　　2、信號調理電路：該電路可對傳感器采集的數據進行放大、濾波或數字化處理，從而提升其質量和精度。

　　3、數據采集設備：該設備可對調理后的信號進行采樣和數字化處理，然后將其發送到計算機或是其他處理單元進行分析和存儲。數據采集設備既可以是獨立單元，也可以是與計算機的PCI或USB端口相連接的插件卡。

　　目前DAQ系統已廣泛應用于科學研究、工業自動化、環境監測、航空航天、國防以及醫療診斷等多個應用領域。該系統能夠幫助研究人員、工程師和技術人員準確、高效地收集和分析數據，從而在測量、分析和控制各種物理或電氣現象的過程中發揮著至關重要的作用。

　　▌如何選擇數據采集系統?

　　所選擇的數據采集(DAQ)系統是否合適，關系到我們能否在實施各種應用的過程中獲取到精確、可靠的測量數據。DAQ系統是否有效取決于它能否精準滿足特定的測量要求，其中包括如下幾個關鍵考量因素：

　　1、精度和分辨率：精度是DAQ系統有效性的核心指標，它在很大程度上要取決于模擬-數字轉換器(ADC)的分辨率和參考電壓的穩定性。為了獲得更加精確的測量數據，請選擇ADC分辨率較高且參考電壓穩定的系統。

　　2、采樣率：對于需要處理快速變化信號的應用，該項參數具有至關重要的意義;較高的采樣率是實現高速數據采集和系統動態控制必不可少的元素。

　　3、信號調理：信號調理指的是對各種傳感器采集到的信號進行放大、濾波或數字化處理，從而達到提升信號質量和精度的目的。強大的信號調理能力能夠極大地幫助系統適應熱電偶、應變計和加速度計等不同類型的傳感器。

　　4、軟件的兼容性與功能性：應確保為DAQ系統配備使用簡便、包含有效的數據可視化工具且支持多種編程語言的軟件。兼容Windows、Linux或Mac OS等多種操作系統能夠有效提升系統的多功能性。

　　5、通道數量：應考慮到系統能夠支持的通道數量。較高的通道數量有助于提升系統在處理多種信號時的靈活性和可擴展性。

　　6、環境適應性：請評估系統在您特定的應用環境狀況下運行的能力。

　　7、預算限制：請評估總成本，其中應涵蓋購置系統或設備的成本以及額外添置各類配件或軟件的費用。

　　對上述內容進行仔細考量，有助于選出一個不僅符合您的具體需求，而且能夠在性能、多功能性和預算之間實現平衡的DAQ系統。該方法可以保證所選系統能夠快捷有效地完成所需的數據采集任務。

　　▌利用DAQ系統輔助工程決策

　　DAQ系統能夠捕獲并記錄來自各種傳感器的數據，從而在監測物理或電氣現象的過程中發揮至關重要的作用。該系統可利用豐富詳實的數據幫助工程師獲得深刻的見解，使其能夠在以下領域做出更加明智的決策：

　　● 趨勢與模式分析：工程師可使用DAQ系統來確定溫度或壓力等參數的趨勢，從而及早發現可能存在的問題。

　　● 故障檢測與診斷：通過分析DAQ系統中的數據，工程師可以精準確定存在于各個系統中的故障，并找出無法正常工作的組件或傳感器。

　　● 性能優化：DAQ數據可以幫助工程師識別低效環節、指導其優化系統性能并提高生產效率。

　　● 預測性維護：用戶可通過分析數據趨勢來預測維護需求，從而有效防止系統發生故障。

　　● 質量控制：在制造行業，DAQ系統能夠檢測出一切與所需規格不符的情況，這對于確保產品質量有著十分重要的意義。

　　▌Keithley DAQ系統功能概覽

　　Keithley Instruments可提供一系列先進的數據采集系統;這些系統以其精準的測量能力、快捷的掃描性能以及豐富的設置選項而聞名于世。這些系統旨在滿足科研和工業自動化等領域的各種測量和分析需求。

　　Keithley DAQ6510：功能豐富的數據采集系統

　　Keithley DAQ6510將一系列基本功能整合到了一個獨立、可靠的單元之內，從而成為了多功能數據采集系統的代名詞。該系統能夠滿足各類測量需求，其顯著特點包括：

　　● 高精度萬用表：可以精確測量各項電氣參數。

　　● 快速掃描功能：可確保快速收集數據。

　　● 數字化功能：可將模擬信號轉換為數字格式。

　　● 集成式數據記錄器：可以高效地記錄和存儲數據。

　　● 測量領域廣泛：能夠測量電壓、電流、電阻、電容、溫度和頻率等參數。

　　● 支持多個通道：可同時支持80個通道，非常適合大規模數據采集。

　　● 出色的掃描速率：掃描速率可達1 MS/s，可有效簡化數據收集過程。

　　Keithley DAQ6510具有增強型連接功能，可與多種系統無縫集成，專門適用于需要全面收集多樣化數據的應用場景。該產品支持多個通道且能夠保持較高的掃描速率，因而成為了執行大規模數據采集任務的首選。

　　Keithley DMM7510：具有實時采樣功能的數字萬用表

　　Keithley DMM7510將高精度數字萬用表的功能與實時采樣示波器進行了融合。其主要特性包括：

　　● 簡單易用的界面

　　● 支持測量電壓、電流、電阻、電容和溫度

　　● 配有20個通道

　　● 該設備的采樣率可達1 MS/s，非常適合需要詳盡、快速地測量多個參數的應用

　　Keithley DMM6500：多功能臺式/系統數字萬用表

　　DMM6500 61?2位臺式/系統數字萬用表是Keithley旗下的另一款核心產品。該萬用表特別適合需要執行高速測量和跟蹤多項參數的應用。產品具有極佳的靈活性，既可以作為獨立儀器使用，又可以作為組件集成到更大的DAQ系統中。其主要特性包括：

　　● 支持測量電壓、電流、電阻等參數

　　● 最多支持10個通道

　　● 采樣率高達10 MS/s

　　Keithley Instruments推出的每個系統都有其獨特的優勢，使您能夠根據各類應用的具體情況執行高效、精確的數據采集。

　　▌何以選擇Keithley DAQ系統?

　　精度高：Keithley Instruments的DAQ系統采用了高分辨率ADC、參考電壓穩定的系統和高質量信號調理電路等高精度組件，可以確保測量結果精準無誤。

　　支持高速掃描：Keithley Instruments的DAQ系統支持高速掃描，可實現快速的數據采集與分析。這種特性使其非常適合需要用到實時監測與控制的應用。

　　配置靈活：Keithley Instruments的DAQ系統設計靈活且支持配置，因此用戶可根據自身測量需求對系統進行自定義設置。具體設置包括是否支持各種傳感器類型、輸入/輸出配置，以及信號調理選項。

　　軟件簡單易用：Keithley Instruments的DAQ系統配備了使用簡便、包含數據可視化工具且支持多種編程語言的軟件。這使得用戶能夠輕松地控制和分析系統中的數據。

　　行業領先的支持服務：眾所周知，Keithley Instruments能夠提供行業領先的支持服務，其中包括全面的文檔、技術支持以及培訓計劃。這些支持服務可確保用戶能夠充分利用自己的DAQ系統，使之達到最佳的性能表現。

　　總而言之，Keithley Instruments旗下的DAQ系統在精度、速度、靈活性和易用性等方面均處于業內領先地位。Keithley Instruments的DAQ系統適合多種用途，例如各個行業的研究、自動化和數據收集應用等等。用戶可通過不同方式來設置其功能強大的部件，并通過簡單易用的軟件輕松完成航空航天和國防領域的數據采集和分析工作。

　　▌DAQ系統在汽車電芯測試中的應用

　　最近幾年新能源汽車的快速發展，帶動了動力電池產業的飛速發展。動力電池由電芯(Cell)-->模組(Module)-->包(pack)組成而來。

　　電芯作為動力電池的最小單位，也是電能存儲單元，它必須要有較高的能量密度，以盡可能多的存儲電能，使電動汽車擁有更遠的續航里程。除此之外，電芯的壽命也是最為關鍵的因素，任何一顆電芯的損壞，都會導致整個電池包的損壞。因此，在電芯生產過程中，必須進行相關測試，以更好地保障動力電池的品質。

　　此類設備對于電芯一般是大于100CH的系統設備，在生產過程中，需要定期對設備充放電的電壓、電流進行校準，校準的標準儀器需至少是6?的數字萬用表。

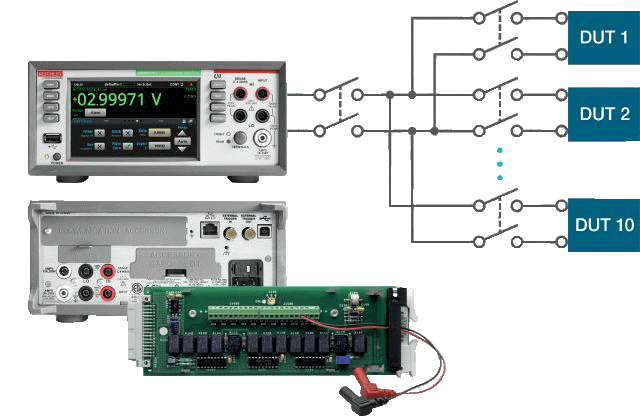

　　(DMM6500多通道測量示意圖)

　　DMM6500是6?的DMM，電壓精度為1mV，電流精度為0.5mA，適合用于電芯校準，此外，還可以選擇電壓精度更高的DMM7510(0.1mV)。

　　電芯OCV測試機的單體電池開路電壓、交流內阻、殼體電壓測試是電池生產制程重要的一環，需達到0.1mV的OCV精度和1mV的殼體電壓精度要求。DMM7510可以全面滿足這一環節的技術要求。

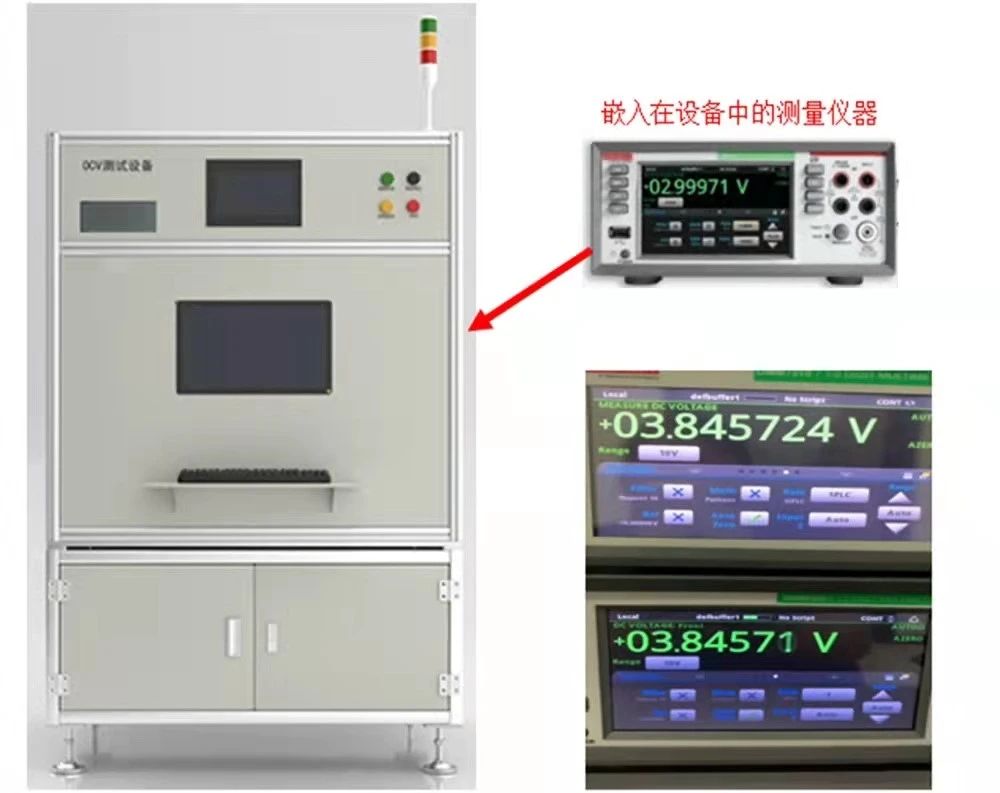

　　(DMM7510嵌入電芯OCV測試設備的示意圖)

　　依據電池行業生產工藝流程，在電池生產后段會集中對電池做檔位分級，分檔機能自動完成來料電池掃碼，將生產完成的電池依據特定規則挑選分級。DMM7510的高精度及穩定性是保證電池分檔一致的重要工具。

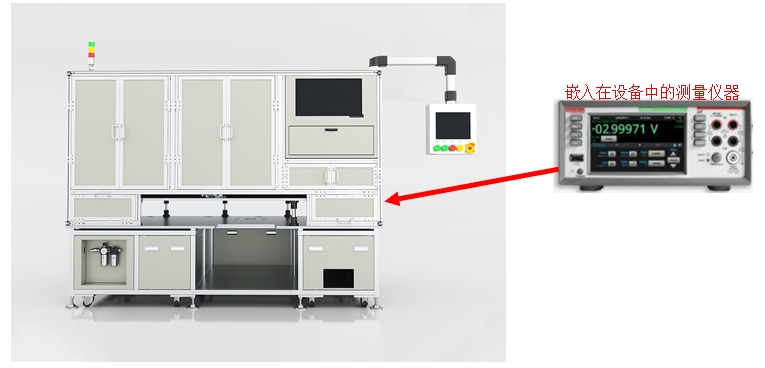

　　(DMM7510嵌入電芯分組、分檔及配組設備的示意圖)
