KEITHLEY吉時利2790系列數字源表開關系統為用戶提供了一個高壓、多通道電阻測量解決方案，能夠快速、簡潔地實現安全氣囊充氣機的電氣檢查以及其他汽車電子測試等應用。吉時利2790是目前唯一一款將絕緣電阻和導線連通性測量所需的供電、測量、信號路由功能基于一體的商用儀器，具有緊湊而超值的封裝結構。通過使用插件式電源/開關模塊，2790提供了可編程的高壓與低電流源，支持多通道之間的開關切換。這種獨特的多功能集成式設計，為汽車安全氣囊充氣機以及其它汽車電子測試應用建立了新的高性價比標準。

　　吉時利(Keithley)2790數字源表開關系統是一款集高精度源測量、多通道切換和自動化測試管理于一體的多功能儀器，專為復雜電子系統與器件的多參數測試需求設計。其核心用途覆蓋半導體制造、新能源研發、汽車電子驗證等多個領域，以下為詳細解析：

　　一、核心功能與硬件特性

　　1.集成化源測量能力

　　四象限輸出：支持±200V電壓與±3A電流輸出，可模擬電源/負載雙重角色。

　　精密測量：6?位分辨率(100nV/10pA)，0.02%基本精度，適用于微弱信號檢測。

　　脈沖模式：最小10μs脈寬，避免功率器件自熱效應導致參數漂移。

　　2.多通道開關矩陣

　　通道擴展：標配40通道(2線/4線可選)，可擴展至576通道，支持多器件并行測試。

　　低熱偏移：閉鎖繼電器設計，接觸電阻<1Ω，確保高重復性測量。

　　拓撲靈活：支持矩陣、樹狀、多路復用等連接模式，適配復雜測試架構。

　　二、典型行業應用場景

　　1. 半導體制造與封裝測試

　　●晶圓級測試：

　　快速切換探針臺觸點，完成多Die的閾值電壓(Vth)、漏電流(Ioff)篩查。

　　案例：某存儲芯片廠通過2790實現每小時5,000顆芯片的接觸電阻測試，良率提升15%。

　　●封裝可靠性驗證：

　　HTOL(高溫壽命測試)中實時監測多引腳參數，捕捉早期失效。

　　配置：40通道輪詢+溫度箱聯動，數據采樣間隔1秒。

　　2. 新能源電池系統評估

　　●電池模組測試：

　　多節電芯電壓/內阻同步測量(支持4線Kelvin連接)。

　　功能：循環壽命測試中識別容量衰減單元，精度達±0.05%。

　　BMS驗證：

　　模擬均衡電路負載，驗證保護電路響應時間(μs級觸發)。

　　集成方案：2790+DAQs構建電池模擬器，覆蓋過充/過放場景。

　　3. 汽車電子多參數驗證

　　●傳感器陣列測試：

　　壓力/溫度傳感器的激勵施加與輸出信號采集同步完成。

　　效率：單次掃描完成32個傳感器的靈敏度校準，耗時<2分鐘。

　　●ECU供電穩定性分析：

　　多路供電軌的紋波注入與響應捕捉(0-20V動態掃描)。

　　安全機制：過流保護觸發閾值驗證(±5%容差)。

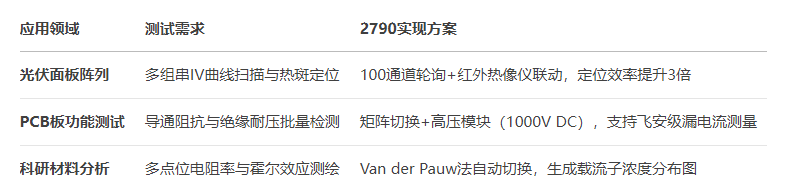

　　三、系統級測試解決方案

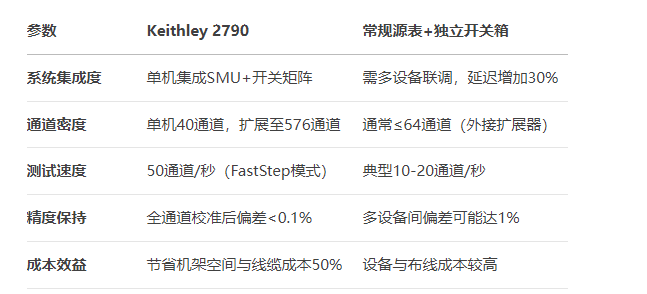

　　四、技術優勢與競品對比

　　五、自動化與軟件生態

　　1.測試腳本引擎

　　內置TSP(Test Script Processor)支持Lua腳本，可離線執行復雜測試序列(如階梯掃描+條件跳轉)。

　　案例：自定義電池循環老化協議(充放電500次，數據自動記錄)。

　　2.上位機控制

　　Keithley KickStart軟件：圖形化界面快速配置多通道掃描模板。

　　第三方集成：支持LabVIEW/Python API，無縫接入ATE系統(如NI TestStand)。

　　3.數據管理

　　實時生成CSV/TDMS格式報告，兼容數據分析工具(JMP/MATLAB)。

　　遠程監控：通過LAN/GPIB實現跨實驗室數據匯總。

　　六、選型與配置建議

　　●基礎版：2790-40-60(40通道，60W功率)，適合中小規模產線測試。

　　●高功率擴展：選配2200系列模塊，支持200V/10A高壓大電流測試(如IGBT模組)。

　　●極端環境：添加防震支架與EMI屏蔽箱，適應車載或工業現場測試。

　　吉時利2790通過硬件級集成與智能化切換邏輯，成為多通道、高精度測試場景的首選方案，尤其適用于需兼顧效率與精度的半導體產線、新能源電池組評估及復雜電子系統驗證。其模塊化擴展能力與開放軟件生態，進一步降低了系統構建門檻，助力用戶實現從研發到量產的全程高效測試。
