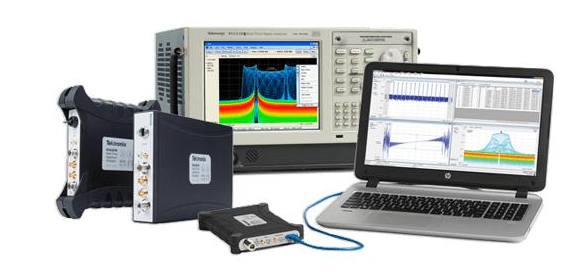

泰克實時頻譜分析儀RSA606B和SignalVu分析軟件實現了準確可靠的實時射頻測量。 由于自身架構，泰克實時頻譜分析儀能夠以全帶寬實時記錄、傳輸和分析數據，從而捕獲、隔離和分析難以發現的瞬態射頻信號。

　　廣泛的信號分析工具：泰克射頻頻譜分析儀具有大量的射頻分析工具，便于簡化多種信號和波形測試，包括無線標準、雷達脈沖以及電磁抗擾性和兼容性 (EMI/EMC)。

　　經過驗證的科學支持準確的結果：在泰克，我們重視測量的完整性。我們的分析儀應用成熟的測量科學，確保結果可靠、精確、可重復。

　　用于現場的儀器：泰克頻譜分析儀能滿足在實驗室外捕獲信號的需求。提供堅固耐用的便攜型，電池續航時間可達數小時，確保從現場獲取高保真射頻數據。

　　泰克實時頻譜分析儀RSA606B憑借其寬頻帶捕獲、高動態范圍和瞬態信號分析能力，在需要快速捕捉、解析復雜射頻信號的領域具有關鍵作用。以下是其核心應用領域及技術實現方案的詳細解析：

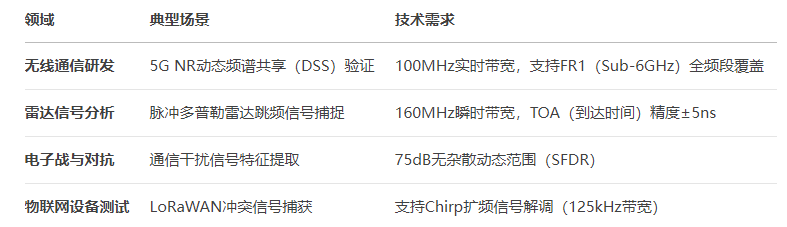

一、核心應用領域與技術參數

　　二、關鍵功能與行業解決方案

　　1. 瞬態信號捕獲

　　功能：

　　無縫實時觸發(DPX頻譜引擎)，100%截獲概率(POI)

　　最短信號持續時間檢測：10μs(如藍牙BLE廣播包)

　　案例：某衛星通信地面站通過RSA606B發現10ms的星間鏈路瞬斷故障

　　2. 頻譜監測與干擾排查

　　技術方案：

　　頻域觸發(Frequency Mask Trigger)定位非法頻點

　　時頻域聯合分析(Spectrogram + Time Domain)

　　配置：

　　內置GPS/北斗授時模塊(時間同步精度±50ns)

　　地圖疊加功能(Geo-location)，結合無人機完成區域頻譜測繪

　　3. 復雜調制信號分析

　　支持制式：

　　5G NR(最高支持256QAM)、Wi-Fi 6E(160MHz信道)

　　軍用跳頻(FHSS)、直接序列擴頻(DSSS)

　　分析能力：

　　EVM(誤差矢量幅度)測量(5G NR <1.5%)

　　瞬時相位噪聲(-110dBc/Hz @1GHz，偏移1kHz)

　　三、典型行業應用案例

　　1. 5G基站部署優化

　　場景：Massive MIMO波束賦形性能驗證

　　方案：

　　8通道MIMO同步采集(需選配RSA-R6多通道適配器)

　　波束切換時延與方向圖旁瓣抑制比測量

　　成果：某運營商減少基站干擾投訴率40%

　　2. 航空航天電子測試

　　應用：衛星數傳鏈路異常診斷

　　技術指標：

　　捕獲Ka波段(26.5-40GHz)相位瞬變(需外接下變頻器)

　　分析多普勒頻移動態范圍±500kHz

　　配置：選配相位相干本振(Phase Coherent LO)

　　3. 醫療設備EMI預認證

　　需求：MRI設備射頻屏蔽效能評估

　　測試流程：

　　實時監測1GHz內雜散輻射(EN 60601-1-2標準)

　　脈沖磁場耦合干擾頻譜記錄

　　優勢：相比傳統掃頻分析儀，測試時間縮短70%

　　總之，RSA606B憑借其實時處理能力與高靈敏度特性，成為復雜射頻環境分析的利器，尤其適用于5G/6G通信、電子戰、衛星通信及醫療電子等對瞬態信號捕捉要求嚴苛的場景。其模塊化設計與智能觸發機制，可顯著提升頻譜異常事件的診斷效率，是高端射頻測試系統的核心組件。
