吉時利(Keithley)2220G-30-1 是一款高精度、可編程三通道直流電源，支持GPIB接口實現自動化測試。其核心價值在于提供多通道獨立/聯動供電、精密電壓電流控制及實時數據回讀能力，特別適用于需要復雜供電序列、低噪聲或高精度電源管理的測試場景。

　　吉時利2220G-30-1 GPIB可編程三通道直流電源讓電路設計、大學實驗室測試、材料研究和器件測試更加方便易行，這些應用中往往需要使用一個以上的輸出，其輸出電壓電流可以滿足元件、電路、模塊及整裝設備的多種輸出需求。每通道輸出最大為30V/1.5A/45W。新電源具有多種特性，既提高了使用多樣性也簡化了操作。新的GPIB接口與現有USB TMC接口的組合，使得在各種編程環境下遠程控制電源變得容易。

　　一、測試功能

　　1. 多通道協同供電

　　時序控制：

　　通過 LIST模式 編程各通道的電壓/電流變化序列(時間分辨率1ms)。

　　例：模擬傳感器上電時序(先供CH1數字電源，延遲10ms后供CH2模擬電源)。

　　通道聯動：

　　設置通道間主從關系(如CH1電壓隨CH2電流比例變化)，用于測試電源管理IC的反饋邏輯。

　　2. 動態負載模擬

　　瞬態響應測試：

　　用CH3的5A高速輸出模擬階躍負載(切換時間<100μs)，測試DCDC轉換器的穩定性。

　　脈沖負載測試：

　　生成占空比可調的脈沖電流(如10ms@3A + 90ms@0.1A)，驗證電池供電設備的續航能力。

　　3. 電源特性分析

　　效率測試：

　　同時回讀輸入電壓/電流(供電端)與輸出電壓/電流(負載端)，自動計算轉換效率(需外接數字萬用表或源表)。

　　靜態功耗分析：

　　配合高精度電流回讀，測量待機模式μA級漏電流(如IoT設備睡眠功耗)。

　　4. 保護機制驗證

　　過壓/過流觸發測試：

　　設置OVP/OCP閾值，驗證被測設備保護電路是否及時響應。

　　反向電流吸收：

　　支持四象限工作(可吸收電流)，測試電池充電器的反向保護能力。

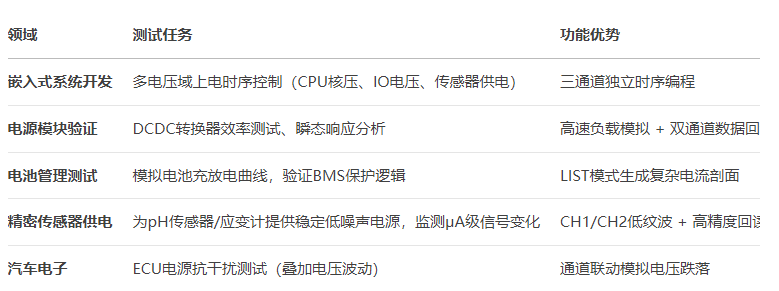

　　二、應用場景

　　適合用戶：電力電子研發、電池管理測試、醫療電子驗證及教育實驗室。
