RSA306B 使用您的電腦和泰克 SignalVu-PC? RF 信號分析軟件，針對 9 kHz 至 6.2 GHz 信號提供實時頻譜分析、流式捕獲和深度信號分析功能，而且其價格實惠，攜帶方便，特別適合現場、企業工廠或科研單位應用。

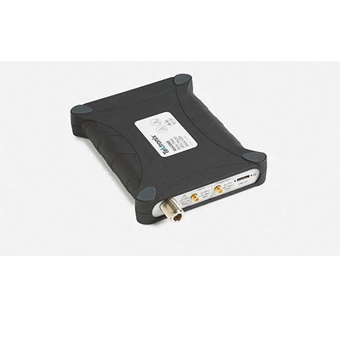

　　RSA306B：小巧、便攜

　　媲美臺式頻譜儀性能結合強大的便攜性，低成本且擁有超高保真度和超低噪聲特性的實時頻譜分析儀。

　　高達 6.2 GHz 的頻率覆蓋范圍

　　40 MHz 實時信號采集帶寬

　　由 USB3.0 驅動

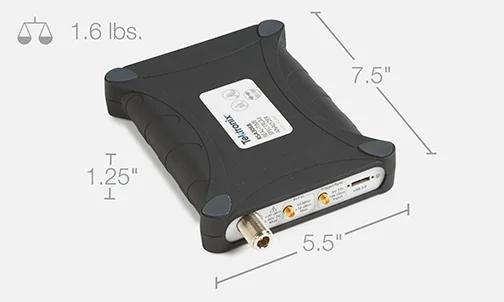

　　0.73 千克(1.6 磅)

　　主要性能指標

　　●9 kHz 至 6.2 GHz 頻率范圍，滿足各種分析需求

　　●+20 dBm 至 -160 dBm 測量范圍

　　●滿足 Mil-Std 28800 Class 2 環境、沖擊和振動規范，適用于嚴酷的工作條件

　　●在整個 6.2 GHz 頻寬中快速掃描(每秒 2 次)，迅速檢出未知信號

　　●40 MHz 采集帶寬支持按照現代標準執行寬帶矢量分析

　　●以 100% 截獲概率捕獲持續時間短至 15 μs 的信號

　　主要特點

　　●使用隨附的泰克 SignalVu-PC? 軟件，獲得全面的頻譜分析功能

　　●17 種頻譜和信號分析測量顯示，可支持幾十種測量類型

　　●選項豐富：繪圖，調制分析，WLAN、LTE 和藍牙標準支持，脈沖測量，播放錄制的文件，信號勘測以及頻率/相位穩定

　　●EMC/EMI 預認證和故障排除 - CISPR 檢波器、預定義標準、限制線、輕松設置附件、環境捕獲、故障分析和報告生成

　　●DataVu-PC 軟件能夠在可變帶寬中實現多臺記錄

　　●實時頻譜/頻譜圖顯示，充分縮短了查找瞬態信號和干擾的時間

　　●標配應用程序編程接口 (API)，適用于 Microsoft Windows 和 Linux 環境

　　●MATLAB 儀器驅動程序，用于“儀器控制工具箱”

　　●流式捕獲技術記錄長期事件

　　●三年保修

　　應用：

　　●學術/教育

　　●工廠或現場維護、安裝和維修

　　●高價值設計和制造

　　●干擾搜尋

　　RSA306B：一種全新的儀器類別

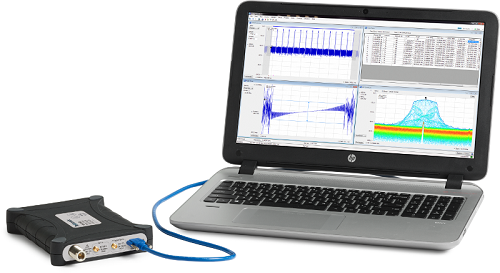

　　RSA306B 提供全功能頻譜分析和深度信號分析功能，其價格是任何以前的產品無法比肩的。通過采用最新的商用接口及可用計算能力，RSA306B 使信號采集與測量分離開來，明顯降低了儀器硬件的成本。數據分析、存儲和重新播放都在個人電腦、平板電腦或筆記本電腦上進行。從信號采集硬件中單獨管理 PC，可以簡便地升級計算機，最大限度地減少 IT 管理問題。

　　●RSA306B-SMA：用于射頻傳感器應用

　　●RSA306B-SMA 是 RSA306B USB 頻譜分析儀的衍生產品，具有以下面向客戶的增強功能，可方便地集成到定制系統和機箱中：

　　●Type-SMA RF 輸入連接器取代了 Type-N 連接器

　　●可選不帶保護盒(無外殼)

　　●可選配定制安裝件 (MKIT)，用于在定制外殼中安裝無外殼機箱。

　　●SignalVu-PC? 軟件和API，支持深入分析和快速編程交互

　　●RSA306B 搭載了 SignalVu-PC，這一強大的程序是泰克高性能信號分析儀的基礎。SignalVu-PC 提供了以前高性價比解決方案所不具備的深入分析功能。DPX 頻譜/頻譜圖的實時處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇 SignalVu-PC 編程接口，也可以使用隨附的應用程序編程接口 (API)，后者提供了一套適用于 Windows 和 Linux 系統的豐富命令和測量功能。另外還為 API 提供了 MATLAB 驅動程序，可以與 MATLAB 和“儀器控制工具箱”一起使用。

　　●DataVu-PC 多儀器記錄和分析軟件，支持大型記錄

　　●DataVu-PC 軟件可以使用獨立設置同時控制兩臺頻譜分析儀。您可以監測寬頻寬，同時在儀器范圍內任何頻率上以最高 40 MHz 帶寬記錄數據。一旦記錄完畢， DataVu-PC 可以根據幅度和頻率模板特點查找和標記關注的信號，而不需要手動檢查長記錄。在最多 2,000,000 個脈沖上提供脈沖測量。

　　RSA306B 及 SignalVu-PC 為現場和實驗室提供基礎測量和高級測量功能

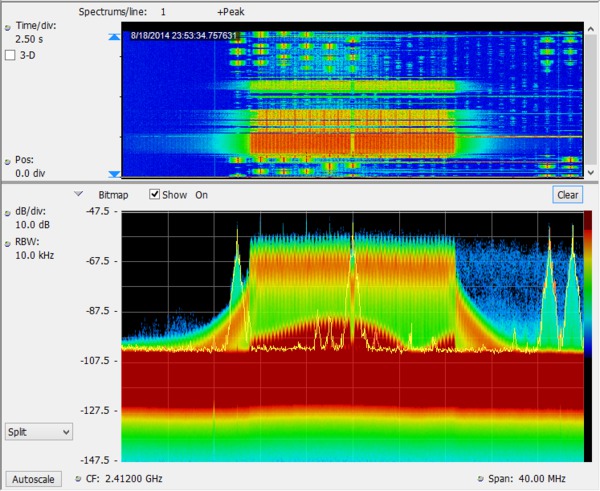

　　您可以發現以前從未見過的信號：RSA306B 的 40 MHz 實時帶寬與 SignalVu-PC 的處理能力相結合，為您顯示每一個信號，在高性能電腦上甚至可顯示最短時長為 15 μs 的信號。下圖顯示了 WLAN 傳輸(綠色和橙色)，屏幕中重復出現的窄信號是藍牙接入探頭。頻譜圖(屏幕上方部分)在時間上把這些信號清楚地分開，顯示任何信號碰撞。

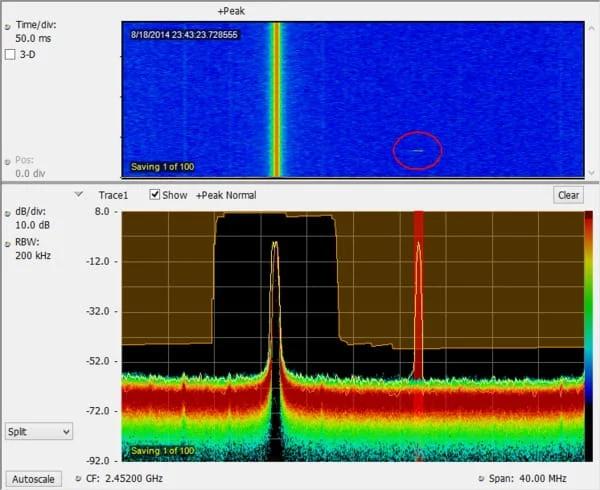

　　監測過程變得異常簡便。頻譜模板測試可捕獲頻域中發現的瞬態信號細節，如間歇性干擾。模板測試可以設置成停止采集、保存采集、保存圖片、發送聲音警報。下圖顯示了為監測一個頻段違規情況而創建的頻譜模板(頻譜畫面上的橙色部分)。出現了一個持續 125 μs 的瞬態信號，這違反了模板要求，違規信號用紅色顯示。在紅色違規區域(圓圈)上方的頻譜圖中可以清楚地看到瞬態信號。
