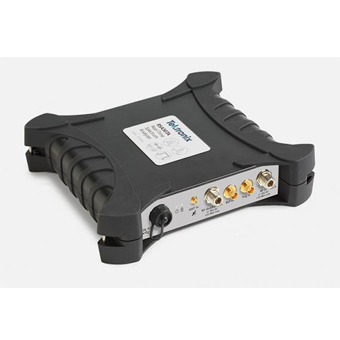

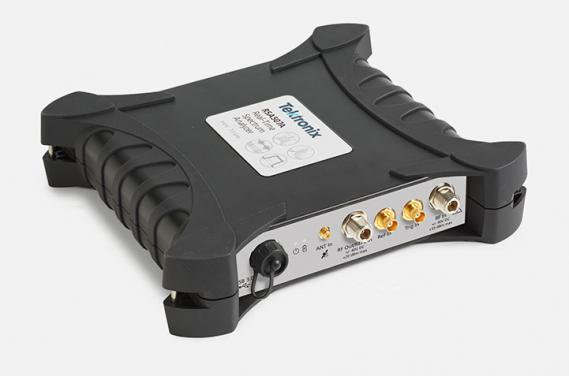

RSA500A系列USB頻譜分析儀
型 號:RSA500A 品 牌:泰克Tektronix 名 稱:

RSA500A系列USB頻譜分析儀

參 數: RSA500A系列USB頻譜分析儀RSA500A系列USB頻譜分析儀在堅固耐用、電池供電的儀器中提供了高性能便攜式頻譜分析功能。 市場價:電聯 保 修:1年(以說明書為準)
產品介紹

  RSA500 系列:具有卓越的堅固耐用性堅固耐用的便攜式實時態勢感知系統,讓您隨時隨地掃描、分析和記錄射頻信號,是您的優秀選擇。


  ●高達 18 GHz 的頻率覆蓋范圍

  ●40 MHz 實時信號采集帶寬

  ●電池或傳輸線供電

  ●1.1 千克(2.43 磅)

  ●可選的跟蹤源

  RSA500A系列USB頻譜分析儀在堅固耐用、電池供電的儀器中提供了高性能便攜式頻譜分析功能。


  功能和特點

  ●9 kHz 至 3.0/7.5/13.6/18.0 GHz 頻率范圍覆蓋了各種分析需求

  ●40 MHz 采集帶寬支持實時分析,捕獲瞬態信號,進行矢量分析

  ●高速全頻寬掃描(70 GHz/秒),便于快速設置和發現

  ●標準 GPS/GLONASS/北斗接收機,用于繪制地圖

  ●選配跟蹤發生器,執行增益/損耗、天線和電纜測量

  ●DataVu-PC 軟件能夠在可變帶寬中實現多臺記錄

  ●滿足 Mil-Std 28800 Class 2 環境、沖擊和振動規范,適用于嚴酷的工作條件

  ●內置電池,延長現場操作時間

  ●SignalVu-PC 軟件提供了實時信號處理及 DPX? 頻譜/三維頻譜圖,最大限度地縮短搜尋瞬態信號和干擾所需的時間

  ●EMC/EMI 預認證和故障排除 - CISPR 檢波器、預定義標準、限制線、輕松設置附件、環境捕獲、故障分析和報告生成

  ●100% 檢測概率捕獲持續時間最短 15 μs 的信號,保證您每次問題發生時一次就能看到問題

  ●標配應用編程接口,用來開發自定義程序。


  應用

  ●通用頻譜分析

  ●無線網絡安裝及維護

  ●頻譜監控

  ●頻譜管理

  ●干擾搜尋

  ●EMI/EMC 一致性檢查和故障排除

  ●頻譜操作

  ●輻射危害 (RADHAZ) 測試

  ●排放控制 (EMCON) 監控

  ●信號智能 (SIGINT) 監控




  RSA500 系列為您節省時間,助您馬到成功

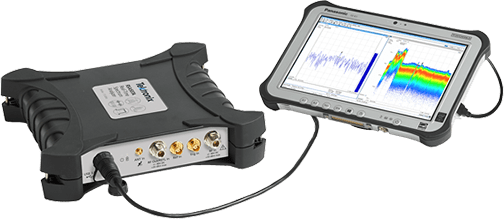

  RSA500 系列提供了實時頻譜分析功能,解決頻譜管理人員、干擾搜尋人員和網絡維護人員面臨的問題,他們需要追蹤查找困難的干擾源,維護 RF 網絡,保留工作記錄。系統核心是基于 USB 的射頻頻譜分析儀,它捕獲 40 MHz 實時帶寬,在嚴酷環境中實現優異的保真度。由于 70 dB 無雜散動態范圍及高達 18.0 GHz 的頻率范圍,您可在測量結果中檢查關心的所有信號,可信度頗高。USB 外形使您的手中不再負重,而代以輕便的 Windows平板電腦或筆記本電腦。您手里拿著的是輕便的 PC,而不是很重的頻譜分析儀,您可以行動起來更快,電池續航時間更長,完成工作更迅速。

  選配跟蹤發生器可以測量增益/損耗,迅速測試濾波器、雙工器和其他網元,您可以按需增加電纜和天線的 VSWR、回波損耗、故障測距、電纜損耗等測量。

  SignalVu-PC 軟件在現場提供豐富的分析功能

  與 RSA500 配合工作的是一款強大的程序 — SignalVu-PC,這是泰克傳統頻譜分析儀的基礎。SignalVu-PC 提供了以前高性能電池操作解決方案中沒有提供的深入分析功能。DPX? 頻譜/三維頻譜圖的實時處理在電腦中進行,進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇 SignalVu-PC 編程接口,也可以使用標配的應用編程接口 (API),其提供了一套豐富的命令和測量功能。免費 SignalVu-PC 程序的基本功能不可小覷。下面顯示了基本版本測量。

  RSA500A 與 SignalVu-PC 相結合,提供高級現場測量功能

  由于 40 MHz 實時帶寬,獨特的 DPX? 頻譜/頻譜圖顯示干擾信號或未知信號發生的每個時點,支持的最短持續時間可達 15 μs。下圖顯示了 WLAN 傳輸(綠色和橙色),屏幕中重復出現的窄信號是藍牙接入探頭。頻譜圖(屏幕上方部分)在時間上把這些信號清楚地分開,顯示任何信號碰撞。

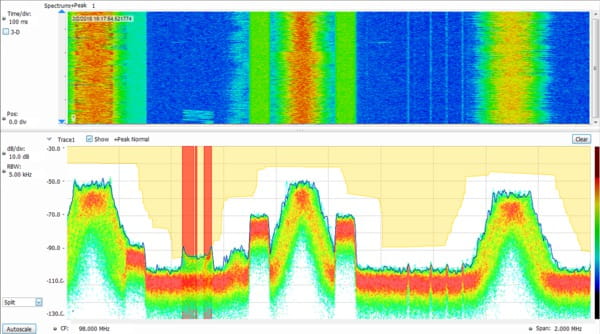

  通過無人值守的模板監測功能,可以方便地找到意外的信號。可以在 DPX? 頻譜畫面上創建一個模板,在每次違規時采取相應操作,包括停止采集、保存圖片、保存采集或發送聽得到的告警聲。在下圖中,模板中紅色位置發生了模板違規,因此將保存屏幕圖片。模板測試可以用于無人值守監測,在播放記錄的信號時,可以在相同信號上測試不同的違規。

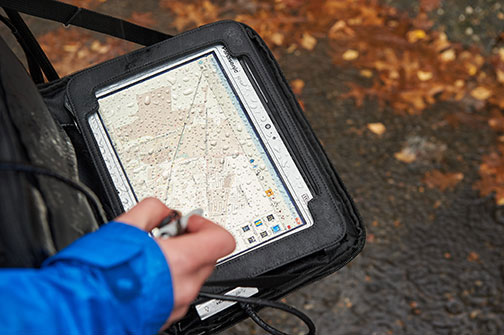

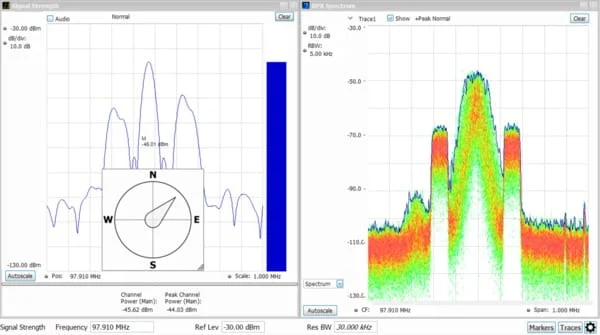

  標配 SignalVu-PC 軟件可以迅速簡便地完成尋向和信號強度測量。在下圖中,通過使用推薦的第三方 Alaris 智能天線,羅盤持續監測天線方向,同時信號強度監測儀執行測量,用聲音表明信號強度。在與 SignalVu-PC 的 MAP 選項結合使用時,信號強度和方位角自動放在選擇的地圖上。

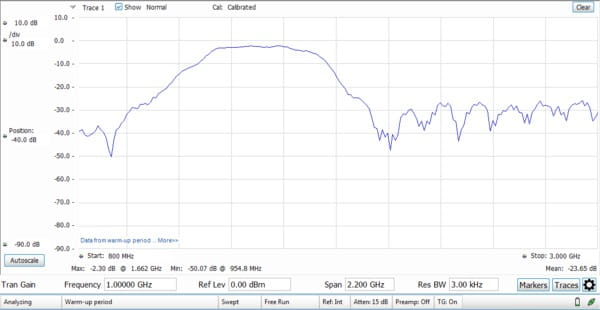

  跟蹤發生器(RSA500 的選項04) 通過SignalVu-PC控制。下面顯示了 800 MHz 至 3 GHz 的帶通濾波器。選項 SV60 增加了回路損耗、電纜損耗和遠程故障。
